При топосъёмке пещер и составлении их детальных топопланов масштаба 1:100 - 1:500 помимо контурных элементов пещеры возникает необходимость картировать все особенности подземного рельефа пещеры. Иначе говоря, детальные планы пещер должны отражать все особенности морфологии пещеры, в том числе свод, стены и пол пещеры. Все эти особенности отражает легенда к планам пещер, разработанная Карстовым отрядом Архангельской геологической службы.

При изучении пещер Карстовым отрядом в 1975 г. возникла необходимость картировать не только основные контурные элементы пещер, обычно картируемые спелеологами, но и все особенности северных пещер. За основу были взяты условные обозначения, используемые спелеологами Ленинграда, Урала, Сибири (Красноярска). На основе этих данных В.Н. Малков и Н.А. Франц разработали более детальные условные обозначения для топопланов пещер Архангельской области. Эти разработки были учтены в 1983 г. в условных обозначениях для планов пещер, опубликованных в книге "Проблемы изучения карстовых полостей гор южных областей СССР" (Дублянский В.Н., Малков В.Н, Франц Н.А. и др.) До 1992 г. в процессе картирования пещер в Карстовом отряде шла доработка данной легенды. Окончательное оформление и редактирование легенды к детальным планам архангельских пещер в 2002 году выполнил Е,И. Гуркало.

В настоящее время возникла необходимость перевода всей картографической информации по пещерам в электронную (векторную) форму. При этом необходимо разработать единые цвета линий и заливок. Мы предлагаем контур пещеры (основной ярус) рисовать чёрным цветом, а все внутренние элементы рельефа пещеры - коричневым цветом, второй ярус - красным цветом, а 3-й ярус - малиновым.. Заливки контуров: вода - голубым цветом, ледяные образования - зелёным цветом, колонны - серым цветом, плиты - коричневым цветом. Для символов желательно использовать широко распространённые шрифты (Default Symbols, Symbol, и др.).

Данные условные обозначения разработаны с учётом особенностей пещер Архангельской области и не учитывают всё разнообразие строения пещер других регионов. Они могут служить примером для разработки аналогичных уловных обозначений для других спелеорегионов.

Контурные знаки
1		Вход в пещеру и его номер		13		Осыпная стенка
2		Скальная стенка: а - у входа, б - над входом.		14		Выклинивающаяся стенка с установленным пре-делом выклинивания
3		Вход горизонтальный коридорного типа		15		Выклинивающаяся стенка, где предел выклинивания не устанавливается
4		Вход колодцеобразный (скульптурного типа)		16		Новообразованная стенка с примерным контуром по границе потока
5		Контур хода основного уровня		17		Боковой врез (пропил) недоступный для человека
6		Контур хода нижнего уровня		18		Предполагаемая граница контура пещеры с потоком
7		Контур хода первого верхнего яруса		19		Коренная колонна
8		Контур хода второго верхнего яруса		20		Колонна - блок
9		Подводный ярус - туннель проходимый с аквалангом		21		Глыбовая колонна: а - в масштабе, б - вне масштаба
10		Коренная стенка		22		Осыпная колонна-конус
11		Блоковая стенка		23		Смычка
12		Глыбовая стенка
Подземный рельеф
24		Камин высотой 3 м.		45		Обвально-глыбовая неровная поверхность
25		Колодец глубиной 3 м.		46		Откос однородный глинистый
26		Щелевой камин		47		Осыпь глыбово-щебневая
27		Щелевой камин вне масштаба		48		Глыбовый навал
28		Органная труба: а) - свободная, б) - заполненная		49		Осыпь - конус: а - в масштабе, б - вне масштаба
29		Вертикальная расщелина		50		Сходящиеся откосы
30		Наклонная расщелина		51		Двухскатный цокольный пол (со щёками)
31		Внутрипластовое зияние - лазоид		52		Перегиб профиля свода
32		Врез меандрирующий		53		Меандрирующая расщелина: а - проходимая, б - непроходимая
33		Окно: а) в масштабе, б) вне масштаба		54		Потолочный желоб: а - в масштабе (в знаменателе высота) б - вне масштаба
34		Гравитационный скол		55		Зияющие вертикальные трещины в своде
35		Коррозионно-эрозионная (скульптурная) стенка		56		Потолочный останец
36		Карниз		57		Слепое окончание хода в коренном контуре
37		Мост: а - в масштабе, б - вне масштаба		58		Вертикальное некоренное смыкание стен
38		Уступ		59		Перекрытие хода блоком
39		Скульптурная терраса		60		Перекрытие хода глыбовым завалом
40		Скульптурное заглубление		61		Перекрытие хода осыпью
41		Воронка: а - в масштабе, б - вне масштаба		62		Непройденное продолжение
42		Цокольный (коренной) пол		63		Возможно проходимое продолжение
43		Плитчатая доломитовая мостовая		64		Непроходимое продолжение
44		Обвально-глыбовая относительно ровная поверхность
Отложения
65		Глина		77		Ледяные кристаллы
66		Алеврит		78		Ледяные коры
67		Песок		79		а - ледяной сталактит, б - сталагмит, в - сталагнат (колонна)
68		а - щебень б - дресва		80		Ледяной занавес
69		а - галька, б - гравий		81		Ледяной покров (пол)
70		Плита, глыба (при высоте плит до 0,5м зубцы не рисуются)		82		Сезонная наледь (ледопад)
71		Блок		83		Многолетняя наледь
72		Палеозаполнитель сцементированный (подписывать)		84		Многолетняя наледь перекрытая осыпью
73		Карбонатные натёки: а - сталактит, б - сталагмит, в - сталагнат		85		Жильные льды: а - в стене хода, б - в глыбах
74		а - карбонатная натечная кора, б - пещерный жемчуг		86		а - гипсовая мука б - доломитовая мука
75		Туфовые образования		87		Древесные остатки: а - крупные, б - мелкие, в - игольчатые
76		а - конкреции гипса (ёжики), б - гипсовые кристаллы
Гидрография
88		Сухое русло		95		а - понор б - грифон
89		Действующий водоток		96		а - капельный источник б - вертикальный мелкоструйчатый источник
90		Течение: а - очень мед-ленное, б - медленное (<0.2м/сек), в -быстрое, г - очень быстрое (>0,4 м/сек)		97		Отдельные глыбы под водой
91		Озеро, ванна		98		Глыбовый уступ под водой
92		Водопад		99		Подводный откос
93		Закрытый сифон		100		Ниша под водой
94		Гидрогеологическое окно: а - достоверное, б - предполагаемое
Прочие знаки
101		а - клыки б - псевдосталактиты		109		Сифон открытый (просвет 0,1 - 0,05 м)
102		а - кили б - столбы		110		Сифон полузакрытый (просвет < 0,05 м)
103		Рябь водных потоков		111		Граница и дата съёмки и определения морфологических характеристик
104		Направление тока воздуха		112		Залы, их названия, номера и размеры (знак для специальных и мелкомасштабных планов)
105		а - пикеты, б - марка, в - стенной репер и его номер		113		Места обитания пещерных рыб (дата наблюдения)
106		Калибровка		114		Места обитания летучих мышей
107		Шкуродёр		115		Места обитания насекомых (рачков, мух, комаров)
108		Ход сифонный (воздушный просвет 0,35-0,1м )
Состав вмещающих пород (только на разрезах)
116		Гипс		120		Песчаники огипсованные
117		Ангидрит		121		Прослои терригенно-гипсовых пород
118		Гипсоангидрит		122		Маломощные зоны дробления с глиной и прожилками селенита
119		Карбонатные породы (доломиты) Маломощный прослой доломита

Примечания:

1. Толщина линий контуров ходов и колонн - 0,4 мм, внутренний рельеф - 0,2-0,3 мм.
2. Цвет заливки: вода - 153.255.204; лёд - 204.255.204; колонны - 204,204,204

Условные обозначения разработали: В.Н. Малков, Н.А.Франц.

Компьютерное оформление и доработка Е.И. Гуркало

Справедливости ради следует отметить, что подлинным автором настоящей системы условных обозначений для крупномасштабных топопланов пещер является Виктор Николаевич Малков. Что касается моей роли в ее создании, то она ограничивалась тем, что я принимал активное участие в обсуждении как принципов всей системы, так и отдельных ее элементов. Плюс мной были предложены некоторые из закрепившихся в последствии обозначений (таковых было всего несколько, и сейчас даже уже трудно вспомнить каждый конкретно).

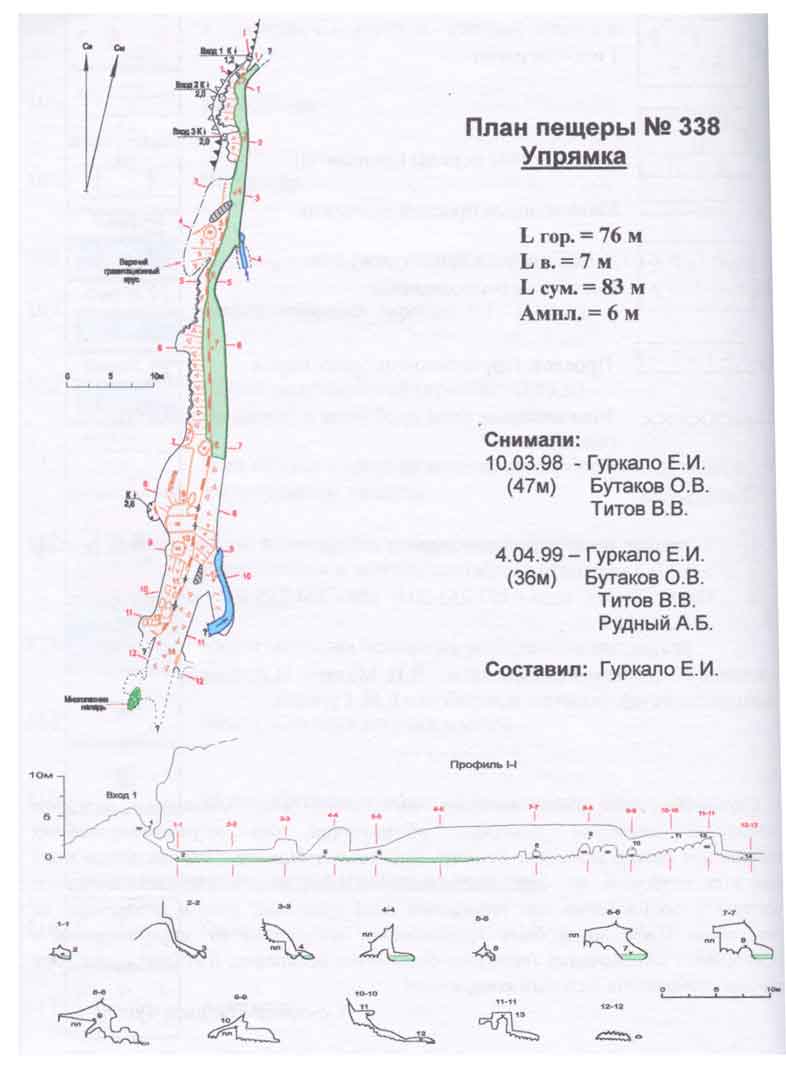

В качестве примера использования данной системы условных обозначений приводим план и вертикальные проекции пещеры Упрямка (бассейн Чуги).
