Техническое описание фонаря «Eye of Panther II-C».

Глаз Пантеры

Налобный фонарь «Eye of Panther II-C», предназначен для использования в качестве мобильного источника света в спелеологии, туризме и альпинизме.

Фонарь отличается высокой механической прочностью, вибростойкостью, герметичностью и небольшим весом. В конструкции фонаря, применены высокопрочные пластмассы и нержавеющие металлы, что сводит к минимуму влияние окружающей среды на внутренние компоненты и увеличивает надёжность устройства вцелом. Фонарь позволяет работать под водой до глубины около 30м.

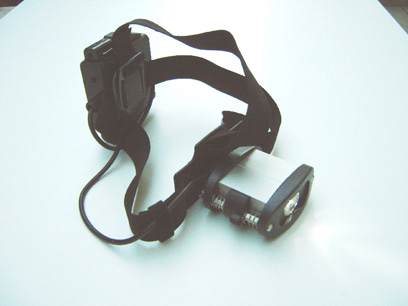

Фонарь состоит из трёх частей – излучателя, бокса для батарей и устройства крепления. Излучатель содержит в себе источник света, оптику, электронный модуль и органы управления фонарём. Батарейный бокс позволяет разместить 4 источника тока формата АА и соединён с излучателем с помощью кабеля. Устройство крепления состоит из переднего и заднего узлов подвески, - для крепления излучателя и батарейного блока, соответственно, соединённых между собой тремя резиновыми лентами. Подвеска излучателя, позволяет наклонять его на угол до 80град.

В качестве источника света применён белый СИД типа «Luxeon» мощностью 3Вт. Свет фонаря связан в луч шириной около 15 град., плавно переходящий в боковой свет, и имеет максимальную силу около 800 Кд. Вес фонаря (без батарей) не более 140г. Вес излучающей головки – 80г.

Фонарь управляется одним подпружиненым движком, которым можно его включать и выключать, а также устанавливать силу света.

Электронный модуль фонаря, реализует следующие функции:

Защиту от преполюсовки источника тока.
Автоматическое определение характера источника тока (батареи или аккумуляторы).
Автоматический постоянный контроль состояния источников тока.
Автоматическое оповещение пользователя фонаря о расходе, примерно, 70% запаса энергии.
Автоматическое оповещение пользователя фонаря о расходе, примерно, 90% запаса энергии батарей, и переход в режим «дежурного» света.
Установка желаемой силы света в 5 ступенях.
Автоматическая поддержка установленой силы света.
Запоминание последней активной ступени мощности при выключении фонаря и активация её при последующем включении.

Технические характеристики:

Рабочее напряжение: от 3 до 10,5 В.
Сила света: 50 – 800 Кд. (в зависимости от используемой ступени мощности).
Продолжительность работы от 4-х щелочных АА-источников:
Максимальная мощность: 4,5 – 6 часов (зависит от используемых батарей).
Минимальная мощность: 100 – 110 часов.
Рабочая температура: –20 - +45 град.С (зависит от используемых батарей).

Изготовитель: «Divolux electronics»

Краткая инструкция по пользованию фонарём «Eye of Panther II-C»
Модель «С» (выпускается с сентября 2006г.).

В качестве источника питания фонаря используются 4 батареи или аккумулятора формата АА (Мигнон). Допустимо применение любых других источников тока с суммарным напряжением от 3 до 10,5 В.

Для сохранения герметичности фонаря необходимо содержать уплотнение батарейного бокса в чистоте.

Фонарь имеет всего один элемент управления - подпружиненный движок на правой стороне корпуса. Он может перемещаться из нейтрального положения вперёд или назад. Включение производится коротким (но не слишком коротким - примерно 0,5 сек) смещением движка в ЛЮБУЮ сторону и его отпусканием в нейтральное положение. Очень короткие смещения движка расцениваются электронным блоком управления как случайные и игнорируются.

Выключение фонаря производится смещением движка НАЗАД и УДЕРЖАНИЕМ его в этом положении не менее 2-3 секунд. После отпускания движка фонарь выключается.

Увеличение силы света производится коротким смещением движка (как при включении) ВПЕРЁД. Каждое такое нажатие увеличивает яркость света на одну ступень. При достижении 5-ой ступени устанавливается максимальная яркость света. Дальнейшие короткие смещения движка вперед ничего не изменяют.

Уменьшение силы света производится аналогично, но для этого движок смещается НАЗАД. При достижении 1-ой ступени устанавливается минимальная яркость света. Дальнейшие короткие смещения движка назад ничего не изменяют.

После укладки новых батарей в бокс и при каждой замене батарей фонарь нужно один раз включить и выключить. В это время фонарь тестирует характер источников питания и запас энергии в них. После этой операции фонарь может нормально эксплуатироваться до следующей замены батарей.

Фонарь постоянно контролирует состояние батарей. При расходе, примерно, 70% запаса энергии фонарь мигает3 раза и остаётся на выбранной Вами ступени. Это предупреждение проходит всего один раз на каждую закладку батарей. При расходе, примерно, 90% заряда батарей фонарь мигает 5 раз и переходит в "дежурный" режим (1-я ступень). В этом режиме оставшейся энергии батарей (около 10% от первоначальной) хватит на несколько часов работы фонаря (зависит от качества батарей) – у Вас будет достаточно времени, чтобы выбрать удобное место и перезарядить батареи.

При необходимости, можно переключится из «дежурного» режима на более высокую ступень (как обычно). Однако при этом нужно давать себе отчет, что энергии осталось мало, и Вы можете очень быстро оказаться в темноте.

При использовании в качестве источника тока аккумуляторов, следует учитывать, что переход фонаря в режим "дежурного" света означает, что аккумуляторы разряжены до нижней допустимой границы, и дальнейший их разряд не желателен. Чтобы не допустить глубокого разряда, следует в самое ближайшее время заменить аккумуляторы. Включение более высоких ступеней не рекомендуется.

Запрещается разбирать фонарь. Это может привести к нарушению герметичности соединений деталей корпуса и сбою юстировки оптической системы. В случае нарушения этого правила, изготовитель снимает с себя гарантийные обязательства.

Наши рекомендации:

Фонарь в состоянии работать на полной мощности неограниченно долго, но следует помнить, что при разряде батарей большими токами, они отдают только 60-70% своей ёмкости. Соизмеряйте силу света с действительной потребностью - так Вы сможете максимально полно использовать запас энергии батарей. Не закладывайте в фонарь вперемешку свежие и подсевшие батареи, кроме неприятностей, это ничего не принесет.

Иногда мойте фонарь от глины и песка в ближайшей луже.

Приятного света.

По вопросам приобретения и эксплуатации спелеофонаря "Eye of Panther II-C" Вы можете обратиться по электронной почте непосредственно к его разработчику Вальдемару Францу по адресу: wf_divolux@gmx.de
