Фонарь налобный Dragon Sight - "Взгляд Дракона"

Взгляд Дракона
Техническое описание

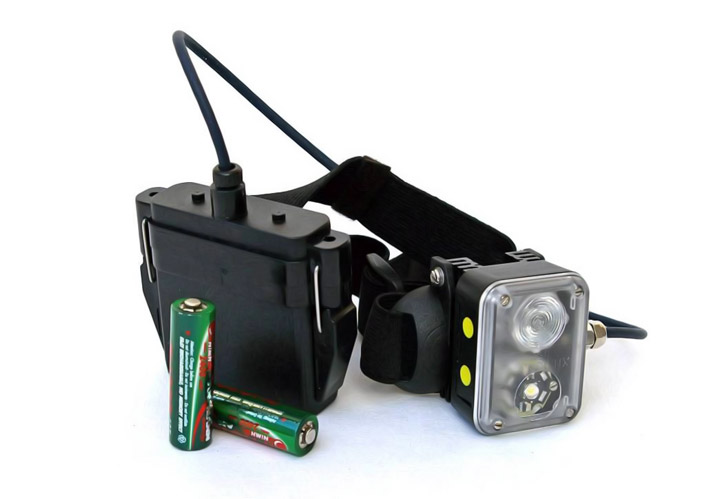

Фонарь состоит из излучателя, узла крепления и батарейного бокса.

Все компоненты фонаря выполнены из нержавеющих металлов и высокопрочных пластмасс.

Вес фонаря, без источников питания, не более 170 г.

Излучатель содержит 2 источника света и две кнопки управления. Верхний источник имеет круговую диаграмму направленности (180 градусов) или 56 градусов. Нижний источник – фокусированный луч (12- 14 градусов).

Узел крепления позволяет поворачивать излучатель вокруг горизонтальной оси на угол до 90 градусов.

Батарейный бокс вмещает 4 элемента напряжением 1,2 – 1,5 В формата АА ("мигнон").

Фонарь водонепроницаем до глубины 5 м, а также в высокой степени противоударный.

В качестве источника света, в фонаре применяются два сверхмощных СИД белого света.

В течение всего срока эксплуатации фонаря источники света в замене не нуждаются.

Согласно информации фирмы-изготовителя, срок службы СИД составляет не менее 50000 часов.

Источники света могут быть включены независимо друг от друга, а также совместно. Источники имеют различную оптику, обеспечивающую различную ширину угла луча.

В этом аспекте, выпускаются два варианта фонаря:

  1. Источник 180 град. + источник 14 град.
  2. Источник 56 град. + источник 12 град.

Также выпускается модель для подводных погружений с углами рассеивания 56 + 10 градусов.

Управление фонарём осуществляется микропроцессорным модулем, выполненным по СМД технологии.

Модуль управления реализует следующие функции:

  • Включение и выключение источников света.
  • Выбор силы света каждого источника.
  • Поддержание заданной силы света, в широком диапазоне напряжений источника питания.
  • Изменение ширины угла луча.
  • Включение и автоматическое или ручное отключение режима "Форсаж".
  • Защиту от переполюсовки источников питания.
  • Контроль состояния источников питания.
  • Выдачу предупреждающих сигналов о расходе энергии.
  • Автоматический переход на аварийный свет при значительном разряде источников питания.
  • Запоминание настроек мощности при выключении фонаря и их активация при последующем включении.
  • Автоматическое отключение фонаря в случае его перегрева.

Каждый СИД обеспечивает световой поток до 180 люмен. В режиме "Форсаж" фонарь выдаёт световой поток до 400 люмен. Узкофокусированный источник обеспечивает силу света до 1100 кандел.

Технические характеристики:

  • Рабочее напряжение (допустимое) – 3,6-13 Вольт *
  • Рабочее напряжение (оптимальное) – 4-10 Вольт
  • Сила света (широкий луч) – 5-50 Кандел
  • Сила света (узкий луч) - 50-1100 Кандел
  • Время работы от 4 щелочных "Mignon" батарей:**
  • Максимальная мощность - 4-5 часов
  • Минимальная мощность - 50-70 часов
  • Диапазон рабочих температур –35 - +45 град. **
* - Сила света и контроль источников питания не гарантируются.
** - Зависит от типа и качества батарей.

Руководство для пользователя.

Фонарь налобный "Взгляд Дракона" предназначен для использования в качестве основного источника света в туризме, спелеологии и альпинизме.

Устройство:

Фонарь состоит из излучателя, узла крепления и батарейного бокса.

Излучатель содержит 2 источника света, расположенные один над другим, и 2 кнопки управления. Верхний источник имеет круговую диаграмму направленности (180 градусов). Нижний источник – фокусированный луч (12-14 градусов).

Узел крепления позволяет поворачивать излучатель вокруг горизонтальной оси на угол до 90 град.

Батарейный бокс вмещает 4 элемента напряжением 1,2–1,5 В формата АА ("мигнон")

Фонарь водонепроницаем до глубины 5 метров, а также в высокой степени противоударный.

Управление:

Для управления используются две желтые кнопки, расположенные в углублении с левой стороны корпуса излучателя.

Если нажать и удерживать одну из кнопок около 1,5 сек., то после её отпускания включится соответствующий источник света (верхний или нижний).

Каждое последующее короткое нажатие этой же кнопки приводит в увеличению силы света на одну ступень. Всего ступеней 5. Такие же короткие нажатия другой кнопки, приводят, соответственно, к уменьшению силы света активного источника на одну ступень.

После достижения максимальной или минимальной ступени все дальнейшие нажатия кнопок не оказывают никакого действия – игнорируются программой.

Для выключения любого источника, нужно нажать соответствующую ему кнопку и удерживать её около 1 сек. После её отпускания источник выключается.

При необходимости включить оба источника процедура включения выполняется последовательно для обоих источников.

Для увеличения мощности выбранного источника, достаточно коротких нажатий соответствующей кнопки. При этом мощность второго источника автоматически уменьшается (в случае, если сумма ступеней обоих источников уже достигла 5). То же самое и со вторым источником. Свет как бы "перетекает" из одного источника в другой. Поскольку источники имеют разную ширину луча, этот режим позволяет как бы изменять ширину луча от 180 до 14 градусов в пяти ступенях, что приводит к изменению характера освещения прилегающего пространства ("объёмный свет").

В случае необходимости высветить большой объём пространства, предусмотрен режим "Форсаж". В этом режиме включаются одновременно оба источника на максимально возможную мощность. Режим "Форсаж" включается одновременным кратким нажатием обеих кнопок при хотя бы одном включенном источнике. Выключение – краткое нажатие любой кнопки, или через 10 минут – автоматически. После выключения "форсажа", фонарь восстанавливает предыдущий режим.

Повторное включение режима «Форсаж» возможно примерно через 1 минуту.

В случае полного выключения фонаря (не замены батарей!) запоминаются все актуальные на этот момент времени настройки, и последующее включение происходит в соответствии с ними.

После замены источников питания все настройки стираются, и фонарь стартует с первой ступени.

Контроль состояния и сигнализация:

В процессе работы фонаря непрерывно контролируется состояние источников питания. При расходе примерно 70% энергии фонарь мигает 5 раз и продолжает работать на выбранной ступени мощности. При расходе примерно 90% энергии фонарь мигает 3 раза и переходит в режим "аварийного" света (первая ступень). При необходимости возможно включение любой ступени мощности, но при этом фонарь "догорает" достаточно быстро без дальнейших предупреждений, и максимальная сила света не гарантируется.

Все вышеперечисленные значения справедливы при использовании щелочных батарей или аккумуляторов суммарным напряжением меньше 7 Вольт. При более высоких напряжениях функция контроля неактивна, но фонарь работает нормально.

Советы:

При замене батарей контролируйте чистоту уплотнительного кольца батарейного бокса. Наличие глины или песка в уплотнении приводят к полной разгерметизации бокса и возможном отказе фонаря.

Не злоупотребляйте "форсажным" режимом. Значительная потребляемая мощность приводит к очень быстрому разряду батарей.

В одной закладке используйте батареи только одного производителя.

Никогда не выкручивайте винты, крепящие радиатор и крышку, из корпуса излучателя.

Иногда мойте фонарь в ближайшем ручье или под краном. Не применяйте при этом твёрдых металлических предметов. Гораздо лучше щётка, кисточка или щепка.

Никогда не смотрите с близкого расстояния непосредственно в источник света!

Высокая интенсивность света может привести к повреждению сетчатки глаза!

Производитель: DIVOLUX electronics. Germany.

По всем вопросам обращаться по электронной почте: wf_divolux@gmx.de
